ZSG高效重型振動篩是新鄉威猛公司自行研制的一種新型、高效的篩分設備，主要用于冶金、礦山、煤炭、建材、電力、化工等行業，尤以冶金行業用途最為廣泛，是高爐槽下、焦化廠、選礦廠常用的篩分機械，該機采用新型節能振動電機或激振器作振動源，橡膠彈簧支撐并隔振，具有處理量大、篩分效率高、篩網更換方便、安裝及維修簡便等優點。

ZSG高效重型振動篩是利用振動電機或普通電機外拖動或自振源驅動，使篩體沿激振力方向作周期性往復振動，物料在篩面上沿直線方向作拋物線運動，從而達到篩分目的。

ZSG高效重型篩由振動源、篩體、篩網、減振裝置和底拖組成，篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用.

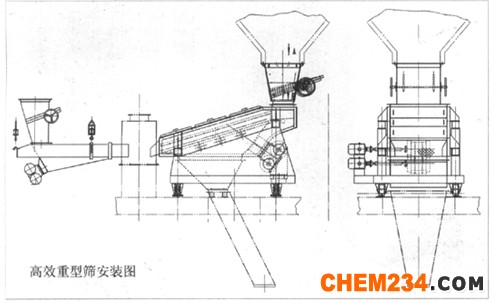

a、安裝前應參照安裝圖制作混凝土基礎，預埋地腳螺栓或預埋鋼板，預埋鋼板平面度誤差≤3mm。
b、安裝完畢，檢查調整各級彈簧，使各支撐位置受力均勻，電動機軸線應低于振動器軸線3-5mm，對稱點支撐彈簧應水平等高(誤差≤3mm)。
c、篩機各部位應牢固連接，所有螺栓開機前應緊固一次。
d、短時開機，檢查兩臺振動源轉向，使其相反。
e、調整振動源的偏心塊夾角，可以調整激振力，從而調整篩機振幅。
f、與其他障礙物間的距離不小于100mm。 a、篩機啟動前，應檢查各緊固件螺栓有無松動，如有松動應重新緊固。
b、篩機空載運行4-6小時，要求篩體運行平穩，無橫擺及異常聲音，激振器軸承溫度≤75℃。
c、空轉運行后，應將各部位螺栓重新緊固一次。
d、正常運轉后，定期檢查各緊固件螺栓緊固狀況。
e、經常檢查易損件的狀況，對已損壞或失去彈性的減振彈簧要及時更換。
   篩網發生松裂或磨損，應及時緊固或更換。振源的調整、使用和維護，請參照振源使用說明書(振動電機使用3個月后加油一次，激振器每月加油一次，半年一小修，一年一大修)。
f、停車前應先停止給料，待篩面物料走完后再停車。

a、篩機啟動前，應檢查各緊固件螺栓有無松動，如有松動應重新緊固。
b、篩機空載運行4-6小時，要求篩體運行平穩，無橫擺及異常聲音，激振器軸承溫度≤75℃。
c、空轉運行后，應將各部位螺栓重新緊固一次。
d、正常運轉后，定期檢查各緊固件螺栓緊固狀況。
e、經常檢查易損件的狀況，對已損壞或失去彈性的減振彈簧要及時更換。
   篩網發生松裂或磨損，應及時緊固或更換。振源的調整、使用和維護，請參照振源使用說明書(振動電機使用3個月后加油一次，激振器每月加油一次，半年一小修，一年一大修)。
f、停車前應先停止給料，待篩面物料走完后再停車。

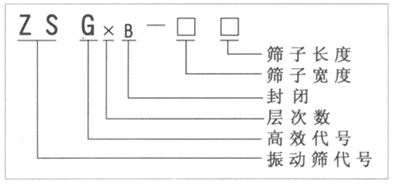

型號	入篩粒度	處理能力(t/h)	配用振動電機	電壓	功率	振頻(Hz)	雙振幅	有效篩面(m2)	單支點動負荷(N)
ZSGB-0918	≤250	10-100	YZO-20-6	380	2.0×2	16	6-8	1.62	900
ZSGB-1020		10-180	YZO-20-6		2.0×2			2.0	1300
ZSGB-1224		10-200	YZO-30-6		2.5×2			2.88	1620
ZSGB-1030		15-250	YZO-30-6		2.5×2			3.0	1850
ZSGB-1530		20-350	YZO-50-6		3.7×2			4.5	2810
ZSGB-1540		30-500	YZO-75-6		5.5×2			6.0	4650
ZSG2B-1020		10-180	YZO-20-6		2.0×2			2.0	1300
ZSG2B-1224		10-200	YZO-30-6		2.5×2			2.88	1620
ZSG2B-1030		15-250	YZO-50-6		3.7×2			3.0	1850
ZSG2B-1530		20-350	YZO-50-6		3.7×2			4.5	2810
ZSG2B-1540		30-500	YZO-75-6		5.5×2			6.0	4650

型號尺寸	ZSGB- 0918	ZSG2B- 1020	ZSGB- 1224	ZSGB- 1030	ZSGB- 1530	ZSGB- 1540	ZSG2B- 1020	ZSG2B- 1224	ZSG2B- 1030	ZSG2B- 1530	ZSG2B- 1540
L	1900	2100	2500	3100	3100	4100	2100	2500	3100	3100	4100
L1	1700	2000	2400	2800	3000	3800	2000	2400	2800	3000	3800
L2	1150	1278	1650	1940	1940	2712	1135	1650	1667	1667	2457
L3	450	403	400	580	580	823	403	400	613	613	823
L4	1100	1411	1650	2015	2015	2945	1250	1650	1770	1770	2220
L5	300	350	400	530	530	580	350	400	530	530	900
L6	600	800	600	1000	1000	1200	800	600	1000	1100	1200
L7	720	920	700	1120	1120	1320	920	700	1120	1120	1320
B	1500	1660	1720	1660	2160	2160	1660	1720	1660	2160	2160
B1	1450	1610	1670	1610	2110	2110	1610	1670	1610	2110	2110
B2	1250	1400	1540	1400	1910	1910	1400	1540	1400	1910	1910
B3	900	1000	1200	1000	1500	1500	1000	1200	1000	1500	1500
B4	500	590	750	550	1050	940	590	750	550	1050	940
B5	900	1000	1200	1000	1500	1300	1000	1200	1000	1500	1500
B6	1020	1120	1320	1120	1620	1420	1120	1320	1120	1620	1620
H	1350	1603	1830	2000	2000	2300	1722	2010	2220	2220	2700
H1	1062	1335	1610	1720	1720	2020	1440	1765	1924	1924	2300
H2	590	848	1010	1150	1150	1450	750	910	1100	1100	1500
H3	650	840	970	950	950	1000	870	1130	1120	1120	1200
H4	300	520	465	570	570	620	550	325	710	710	830
H5	150	150	150	200	200	200	150	150	200	200	200
